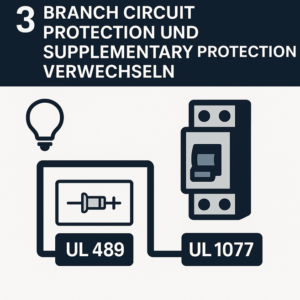

Fehler: Leitungsschutzschalter (UL 1077) werden fälschlicherweise für Branch Circuits verwendet.

Branch Circuit Protection (BCP) schützt den gesamten Stromkreis. Nutzen Sie UL 489-Leistungsschalter oder UL 248-Sicherungen. Supplementary Protectors (UL 1077) sind lediglich als zusätzliche Schutzvorrichtungen innerhalb eines Geräts gedacht.

Beispiel: In einem Schaltschrank mit mehreren Abzweigen sollten Leistungsschalter nach UL 489 die Hauptstromkreise schützen, während UL 1077-Schalter spezifische Geräte innerhalb des Stromkreises absichern können, wie z. B. Steuerungen oder Schalter.

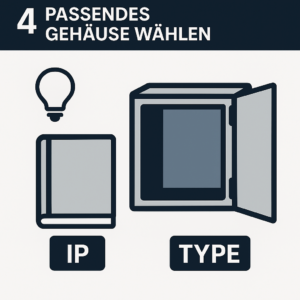

Fehler: Verwendung von Gehäusen mit IP-Rating anstelle von Type Ratings für den nordamerikanischen Markt.

Wählen Sie Gehäuse, die gemäß UL 50 oder UL 50E zertifiziert sind. Beachten Sie, dass jedes Gehäuseöffnungen wie Kabelkanäle oder Lüftungsgitter mit UL-gelisteten Komponenten abgedichtet werden müssen, um das Type Rating zu bewahren.

Beispiel: Für Außeninstallationen ist ein Gehäuse mit Type Rating 3R (Schutz gegen Regen) oder Type 4X (Korrosionsschutz und Schutz gegen Wasserstrahlen) notwendig.

Fehler: Netzteile ohne passende Zertifizierung oder Absicherung werden verwendet.

Für NEC Class 2-Schaltungen verwenden Sie Netzteile nach UL 1310. Diese vereinfachen die nachfolgende Verdrahtung, da sie automatisch die maximale Stromstärke begrenzen.

Beispiel: Wenn ein Schaltschrank Sensoren mit einer Ausgangsspannung von 24 V versorgt, erleichtert ein NEC Class 2-Netzteil die Verdrahtung und spart Zeit bei der Installation.

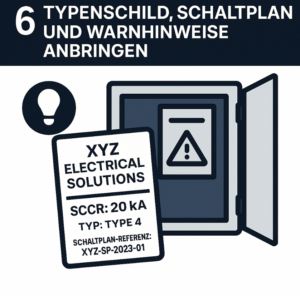

Fehler: Wichtige Informationen fehlen, z. B. der SCCR-Wert oder die Gehäuseklassifizierung.

Nutzen Sie die Tabelle 52.1 der UL 508A, um alle notwendigen Informationen zusammenzustellen. Ergänzen Sie Warnhinweise im Inneren des Schaltschranks, z. B. an Sicherungshaltern und externen Anschlüssen.

Beispiel: Ein korrektes Typenschild könnte enthalten:

• Herstellername: „XYZ Electrical Solutions“
• Maximaler Kurzschlussstrom (SCCR): 20 kA
• Gehäusetyp: Type 4
• Schaltplan-Referenz: „XYZ-SP-2023-01“

Fehler: Die Absicherung erfolgt nicht gemäß den Herstellervorgaben.

Lesen Sie die Installationshandbücher sorgfältig. Die meisten Hersteller geben spezifische Anforderungen für Sicherungen oder Leistungsschalter an, die während der Zertifizierung getestet wurden.

Beispiel: Wenn ein Frequenzumrichter für einen Motor mit 10 A ausgelegt ist, könnte der Hersteller eine Sicherung mit einem Nennstrom von 15 A und einem SCCR-Wert von 100 kA vorschreiben.

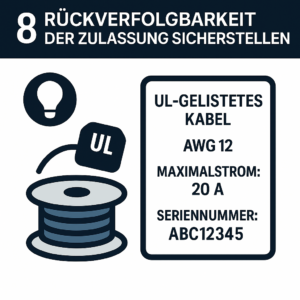

Fehler: Fehlender Nachweis der UL-Zulassung für Leitungen oder Komponenten.

Bewahren Sie UL-Banderolen oder Trommelaufkleber mit Seriennummern auf. Erstellen Sie ein Verzeichnis aller verwendeten Komponenten und deren Zertifizierungen.

Beispiel: „Verwendete Leitung: UL-gelistetes Kabel AWG 12, Maximalstrom: 20 A, Seriennummer: ABC12345.“

Fehler: Unsachgemäße Klassifizierung der Stromkreise.

Definieren Sie Feeder Circuits als Stromkreise, die Energie von der Einspeisung zu den Verteilereinheiten transportieren. Branch Circuits führen Energie von den Verteilern zu den Endverbrauchern.

Beispiel: Ein Feeder Circuit könnte ein 100-A-Stromkreis zwischen Hauptverteilung und einem Unterverteiler sein. Ein Branch Circuit versorgt Steckdosen oder Maschinen von diesem Unterverteiler.

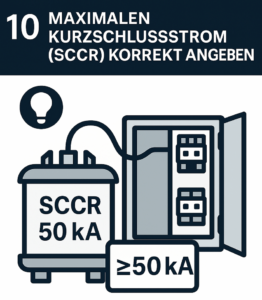

Fehler: Der SCCR fehlt oder ist falsch berechnet.

Beginnen Sie die Berechnung des SCCR frühzeitig, um Anpassungen rechtzeitig vorzunehmen. Verwenden Sie UL-zertifizierte Komponenten mit dokumentierten Kurzschlusswerten.

Beispiel: Wenn der Transformator im Feeder einen SCCR-Wert von 50 kA aufweist, müssen alle nachfolgenden Komponenten mindestens denselben Wert unterstützen.
