Die Anforderungen an Schaltschränke in den USA und Kanada unterscheiden sich deutlich von den europäischen Standards. Besonders die Türverriegelung ist ein kritischer Aspekt, da sie maßgeblich zur Sicherheit und gesetzlichen Konformität beiträgt. Die Einhaltung der UL 508A und der NFPA 79 ist dabei essenziell, um den Anforderungen des nordamerikanischen Marktes gerecht zu werden.

Die Türen des Schaltschrankes müssen mit der Netztrenneinrichtung so verriegelt sein, dass ein Öffnen der Türen nur möglich ist, wenn die elektrische Leistung vollständig abgeschaltet ist. Diese Verriegelung kann mechanisch, elektrisch oder als Kombination beider Varianten ausgeführt werden.

Die Verriegelung – vergleichbar mit einer Schnappschlossfunktion – muss sich automatisch beim Schließen der Türen unter Spannung aktivieren. Zusätzliche manuelle Maßnahmen dürfen hierfür nicht erforderlich sein.

Für Service -und Wartungsarbeiten oder die Fehlersuche kann es sinnvoll sein, die Verriegelung durch eine qualifizierte Fachkraft mit einem Werkzeug zu überlisten. In diesem Fall sind folgende Anforderungen zwingend zu beachten:

1. Unabhängiges Ausschalten der Netztrenneinrichtung:
   • Die Netztrenneinrichtung muss unabhängig von der Türposition jederzeit ohne Werkzeug ausgeschaltet werden können.
   • In der OFF-Position muss die Netztrenneinrichtung abschließbar sein, um ein unbeabsichtigtes Wiedereinschalten zu verhindern.
2. Schutz vor unbeabsichtigtem Wiedereinschalten:
   • Bei geöffneter Tür und abgeschalteter Netztrenneinrichtung muss ein unbeabsichtigtes Wiedereinschalten verhindert werden.
   • Eine qualifizierte Fachkraft darf die Netztrenneinrichtung jedoch bewusst einschalten, selbst wenn die Tür geöffnet ist, z. B. bei besonderen Prüfungen.
3. Basisschutz gegen direktes Berühren:
   • Alle spannungsführenden Teile müssen so ausgeführt sein, dass sie mindestens handrückensicher (Schutzgrad: 50-mm-Kugel) geschützt sind.

Alle relevanten Informationen zur Türverriegelung und den Überlistungsfunktionen müssen in der technischen Dokumentation der elektrischen Ausrüstung klar und verständlich aufgeführt sein. Dazu gehören:

• Beschreibungen der Verriegelungsmechanismen.
• Hinweise zur sicheren Überlistung durch Fachkräfte.
• Vorgaben zur Einhaltung des Basisschutzes und zur Handhabung der Netztrenneinrichtung.

Mit einer durchdachten und klar dokumentierten Verriegelungslösung wird die Sicherheit des Schaltschrankes gewährleistet, ohne die Flexibilität für Wartungsarbeiten einzuschränken.

UL 508A: Industrielle Steuerschränke

Die UL 508A legt fest, wie industrielle Steuerschränke konstruiert und geprüft werden müssen. Für Türverriegelungen gelten dabei unter anderem folgende Vorgaben:

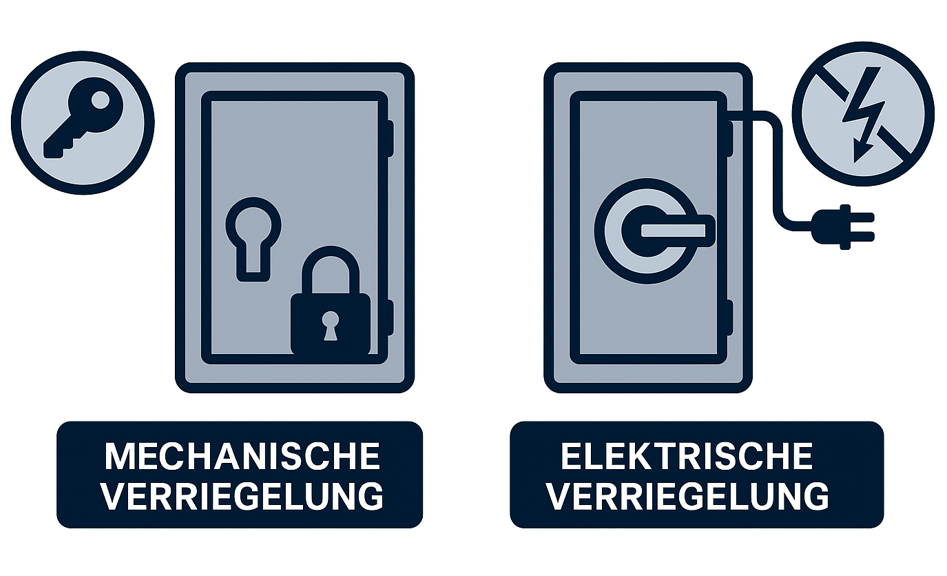

• Mechanische Verriegelung: Türen müssen entweder abgeschlossen oder mit einem Werkzeug entriegelt werden können. Typische Lösungen sind Riegel mit Dreikantschlüsseln oder Vorhängeschlösser.
• Elektrische Verriegelung: Die Tür darf sich nicht öffnen lassen, solange die Spannungszufuhr aktiv ist. Dies wird oft durch Schalter realisiert, die mit der Türmechanik gekoppelt sind.

NFPA 79: Electrical Standard for Industrial Machinery

Die NFPA 79 regelt die Sicherheit elektrischer Maschinen und fordert, dass alle spannungsführenden Teile entweder abgeschirmt oder nur über verriegelte Türen zugänglich sein dürfen. Besonderes Augenmerk liegt auf:

• Der Kennzeichnung von Gefahrstellen.
• Maßnahmen, um ein versehentliches Öffnen während des Betriebs zu verhindern.

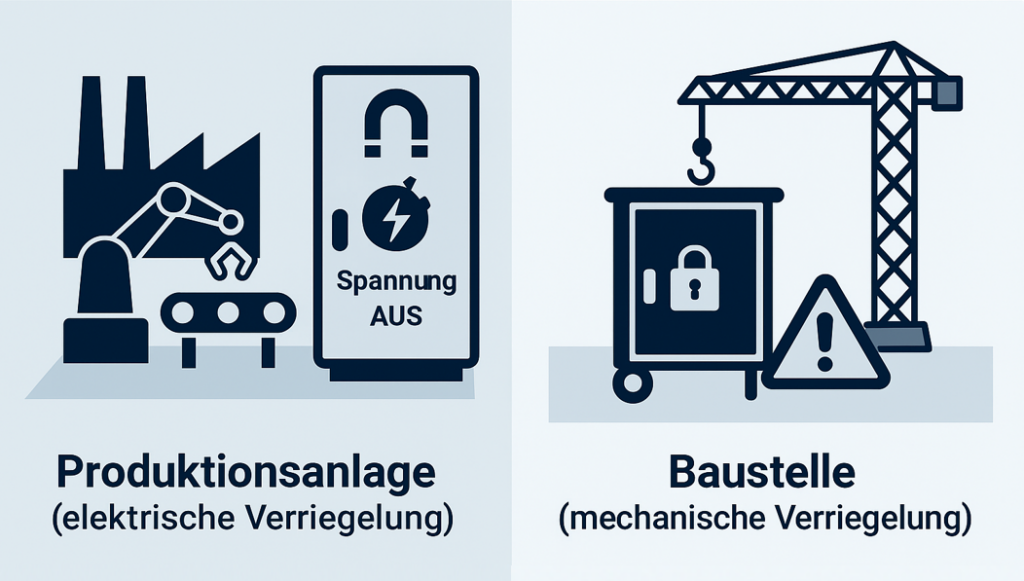

Je nach Einsatzbereich und Umgebung setzen Hersteller unterschiedliche Lösungen ein. Ein Beispiel:

In einer Fertigungsanlage wird oft eine elektrische Verriegelung bevorzugt. Diese funktioniert so:

1. Die Tür ist standardmäßig verriegelt.
2. Wird der Hauptschalter ausgeschaltet, entriegelt ein elektromagnetischer Mechanismus die Tür.
3. Ein mechanischer Notentriegelungshebel ermöglicht den Zugang bei Stromausfall.

Für mobile Schaltschränke, die auf Baustellen eingesetzt werden, ist eine mechanische Verriegelung gängig. Diese ist robust und funktioniert unabhängig von der Stromversorgung.

Für den Export von Schaltschränken in die USA oder nach Kanada sind spezifische Anpassungen notwendig. Neben der Türverriegelung müssen auch andere Aspekte berücksichtigt werden:

• Zertifizierte Bauteile: Alle verwendeten Komponenten – von der Sicherung bis zum Gehäuse – müssen UL-zertifiziert sein.
• Anleitung und Dokumentation: Bedienungsanleitungen müssen in Englisch vorliegen und klare Warnhinweise enthalten.
• Technische Anpassungen: Netzsysteme (z. B. IT-Systeme) und Kurzschlussfestigkeit müssen an nordamerikanische Standards angepasst werden.

1. Frühzeitige Planung: Berücksichtigen Sie die Anforderungen der UL 508A und NFPA 79 bereits in der Entwicklungsphase.
2. Zertifizierungsstellen einbinden: Arbeiten Sie mit UL-zertifizierten Prüfstellen zusammen, um den Marktzugang zu erleichtern.
3. Komponenten sorgfältig auswählen: Verwenden Sie ausschließlich Bauteile, die in den USA zugelassen sind.
4. Schulungen durchführen: Schulen Sie Ihre Mitarbeiter zu den Unterschieden zwischen US- und EU-Normen.

Die Türverriegelung von Schaltschränken nach US-Normen ist weit mehr als eine technische Anforderung – sie ist ein zentraler Bestandteil der Sicherheitsstrategie. Hersteller, die ihre Produkte in die USA oder nach Kanada exportieren möchten, sollten die spezifischen Anforderungen genau kennen und frühzeitig umsetzen. Mit einer durchdachten Planung und Umsetzung können sowohl gesetzliche Vorgaben erfüllt als auch die Sicherheit der Anwender gewährleistet werden.
